Auswahl

In den 3D- und Zeichenwelten können Sie Objekte mit Hilfe der Maus und anderer Tools auswählen.

Direktauswahl

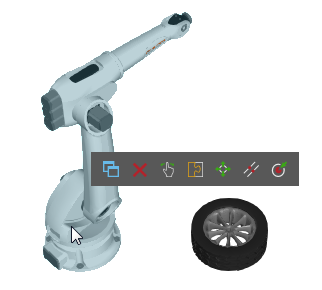

Mit der linken Maustaste (LMT) wird ein Objekt basierend auf dem Kontext einer Szene direkt ausgewählt.

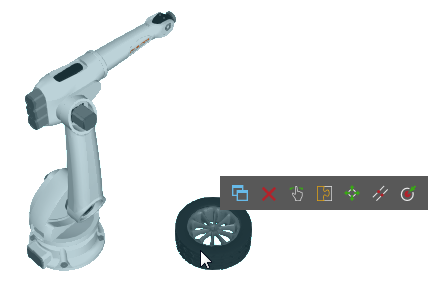

Halten Sie CTRL gedrückt, um der aktuellen Auswahl ein Objekt hinzuzufügen bzw. es aus ihr zu entfernen.

Auswahlbefehle

Die meisten Registerkarten im Menüband zeigen die Gruppe Handhabung, die über eine Reihe von Auswahlbefehlen für das Zeichnen von Auswahlbereichen mit der linken Maustaste (LMT) und indirekt ausgewählte Objekte verfügt.

Komponenten

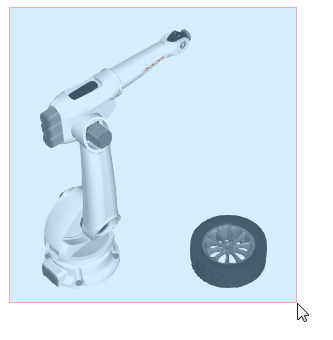

In der Layoutansicht können Sie Komponenten auswählen.

Roboter

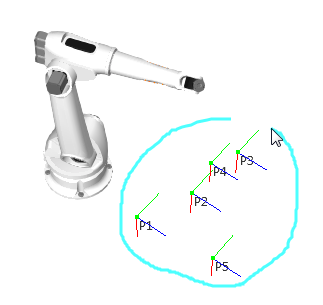

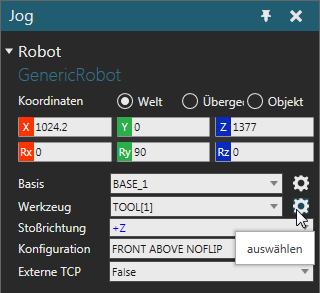

In der Roboteransicht können Sie Roboterpositionen auswählen. Sie können auch den Jog-Befehl verwenden, um eine Robotersteuerung direkt auszuwählen.

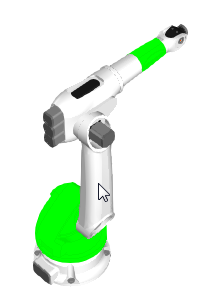

Features

In der Modellierungsansicht können Sie die Features einer Komponente auswählen.

Tipp: Sie können auf eine Eigenschaft doppelklicken, um ihren Knoten auszuwählen.

Layoutelemente

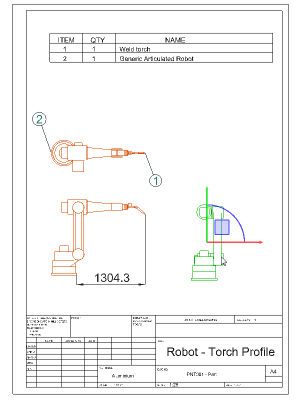

In der Zeichnungsansicht können Sie Layoutelemente wie zum Beispiel Bemaßungen, Anmerkungen, Zeichnungen und Zeichnungsvorlagen auswählen.

Panels

Panels können verwendet werden, um Objekte basierend auf dem Kontext einer Szene auszuwählen.

Komponenten

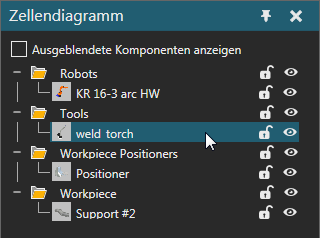

In der Layoutansicht können Sie das Panel Zelldiagramm für die Auswahl von Komponenten verwenden.

Roboter

In der Ansicht Roboter können Sie das Panel Programmeditor verwenden, um eine Robotersteuerung und ihre Daten auszuwählen.

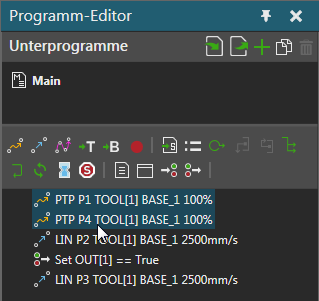

Sie können auch das Panel Programmeditor verwenden, um einen Roboter und Anweisungen im Roboterprogramm auszuwählen.

Modellierung

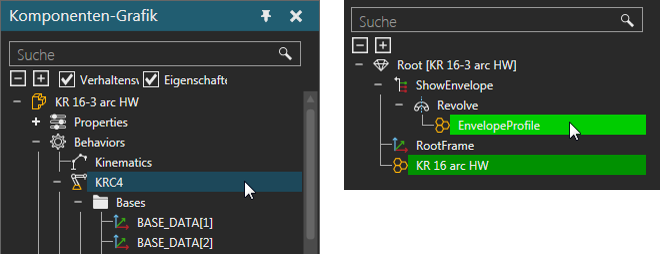

In der Modellierungsansicht können Sie das Panel Komponentendiagramm verwenden, um die Knoten, Eigenschaften, Verhaltensweisen und Features einer Komponente auszuwählen.

Zeichnungen

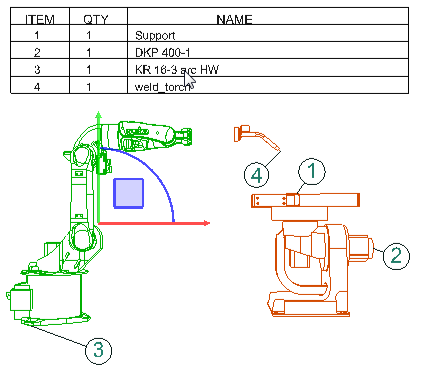

In der Zeichnungsansicht können Sie, wenn Sie mit einer Zeichnungsvorlage arbeiten, die Stück- bzw. Materialliste der Vorlage verwenden, um Zeichnungen und Linien-Sätze auszuwählen, die Komponenten darstellen.
