Produkt-Filterung
Produktfilter werden verwendet, um die in den Prozess eingehenden Produkte zu filtern. Die Filter werden mit TransportIn, TransportPatternIn, StartTransportIn Funktionen und Baugruppen-Editor angewendet.

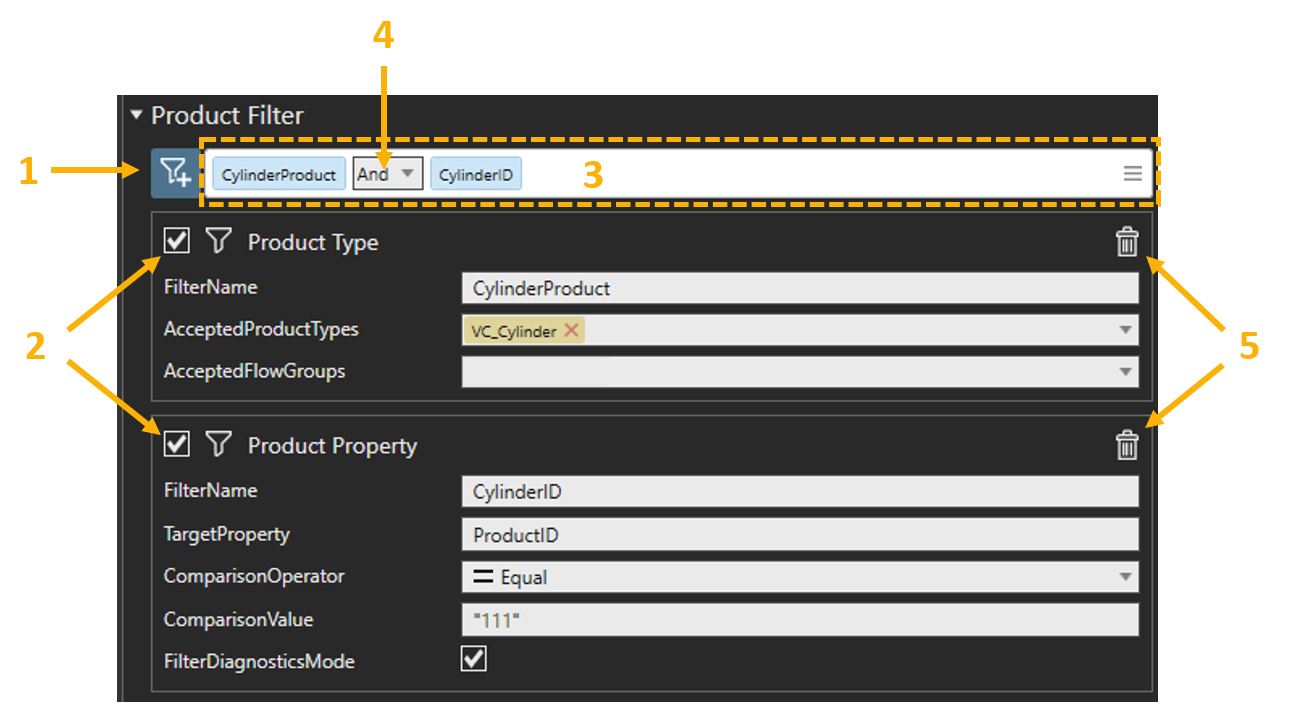

Das folgende Filterbeispiel akzeptiert nur „VC_Cylinder“- Produkttypen, die auch eine String-Typeigenschaft namens „ProductID“ mit dem Wert „111“ haben.
| 1. | Einen neuen Filter erstellen |
| 2. | Aktive Filter |
| 3. | Zeigt alle aktiven Filter an |
| 4. | Operator zur Kombination mehrerer Filter |
| 5. | Filter löschen |
Siehe die Filtertypen:
Produkttyp
Eingehende Produkte werden auf der Grundlage des Produkttyps gefiltert.
| Eigenschaft |
Beschreibung |
|
FilterName |
Bezeichnung |
|
AkzeptierteProduktTypen |
Eine Liste der akzeptierten Produkttypen |
| AkzeptierteAblaufGruppen |
Eine Liste der akzeptierten Ablaufgruppen |
Eigenschaft
Eingehende Produkte werden auf der Grundlage ihrer Eigenschaftswerte gefiltert, die mit einem Zielwert verglichen werden.
Beachten Sie, dass Produkteigenschaften zum Produkttyp gehören und nicht mit den Komponenteneigenschaften identisch sind.
| Eigenschaft |
Beschreibung |
|
FilterName |
Name |
|
ZielEigenschaft |
Die Produkteigenschaft des eingehenden Produkts, die ausgewertet werden soll. |
|
VergleichsOperator |
Legt fest, wie der Eigenschaftswert mit dem Zielwert verglichen wird. |
|
VergleichsWert |
Dies ist der Zielwert der Eigenschaft und muss bei der Annahme von Produkten abgeglichen werden. Hinweis: Dieses Feld ist ein Ausdruck. Es kann einen konstanten Wert haben, aber auch Prozessvariablen lesen, die mit Process Statement Expressions erweitert werden können Hinweis: Strings werden mit Anführungszeichen geschrieben, zum Beispiel „mein_string“ |
|
FilterDiagnostikModus |
Legt fest, ob eine Benachrichtigung erfolgt, wenn die Eigenschaft nicht gefunden werden kann. In jedem Fall führt eine fehlende Eigenschaft zur Zurückweisung des eingehenden Produkts. |
Ausdruck
Eingehende Produkte werden auf der Grundlage des Boolean-Ausdrucks gefiltert. Das Produkt wird akzeptiert, wenn der Ausdruck wahr ist.
| Eigenschaft |
Beschreibung |
|
FilterName |
Name |
|
ProduktAkzessor |
Verleiht dem eingehenden Produkt einen Namen, der später im Ausdruck verwendet werden kann. Der Name kann zum Beispiel ein „Produkt“ sein. |
|
AusdrucksEigenschaft |
Der Ausdruck wird für jedes eingehende Produkt ausgewertet, und es wird erwartet, dass er den Wert True oder False ergibt. Nachstehend einige Beispielausdrücke : „Product.Length <= MaxLength“ „Product.SKU == “ABCD1234”“ Hinweis: siehe Process Statement Expression Hinweis: Strings werden mit Anführungszeichen geschrieben, z. B. „mein_string“ |
|
FilterDiagnostikModus |
Legt fest, ob eine Benachrichtigung erfolgt, wenn die Eigenschaft nicht gefunden werden kann. In jedem Fall führt eine fehlende Eigenschaft zur Zurückweisung des eingehenden Produkts. |
Spezifisches Produkt
Ein Filter, der nur eine bestimmte Produkt-Instanz oder eine Liste von Produkt-Instanzen zulässt. Beachten Sie, dass eine Produkt-Instanz ein Produkt ist, das während der Simulationslaufzeit erstellt wird.
Ein möglicher Anwendungsfall: Bestimmte Produkte verlassen den Prozess und kehren später in denselben Prozess zurück. Mit diesem Filter können wir nur die gleichen Produkte zur Rückführung in den Prozess akzeptieren.
| Eigenschaft |
Beschreibung |
|
FilterName |
Name |
|
ProduktVariablenName |
Der Name einer Produktvariablen, der im Prozess-Editor-Programm verwendet wird, z.B. „ProductIn“. Diese Produktvariable definiert die akzeptierten Produkt-Instanzen. |
|
VergleichsModus |
Diese Modusoption ist nur relevant, wenn die Produktvariable eine Liste mit mehr als 1 Produkt-Instanz ist. Bei nur 1 Produkt -Instanz hat die Modusoption keinen Einfluss. „MitAllenVergleichen“ Wird eine Übereinstimmung mit einer Produkt-Instanz gefunden, wird das eingehende Produkt akzeptiert. „NacheinanderVergleichen“ Das eingehende Produkt muss mit der nächsten Produkt-Instanz in der durch die Produktvariable festgelegten Reihenfolge übereinstimmen. |
