支持的CAD文件

支持的CAD文件是可在Visual Components Premium 4.8中导入或者导出的文件格式。

名称 版本 扩展名 导入 导出
3D Manufacturing Format

1.2.3

 .3mf ✔ ✔
3D Studio 全部 .3ds ✔ ✔
ACIS 高达2023 .sat, .sab ✔ ❌
ASCII Point Cloud file 全部 .xyz, .pts, .xyzrgb ✔ ❌
Autodesk FBX FBX ASCII: 7100 到 7500. Binary: 全部 .fbx ✔ ✔
Autodesk Inventor 直到2024 .ipt, .iam ✔ ❌
Autodesk Naviswork 版本 2012到 2024 *.nwd ✔ ❌
Autodesk RealDWG AutoCAD 2000-2019 .dwg, .dxf ✔ ✔
Binary point cloud file 全部 .bxyz ✔ ❌
CATIA V4 最高 4.2.5 .session, .dlv, .exp ✔ ❌
CATIA V5 最高 V5_6R2023 .CATDrawing, .CATPart, .CATProduct, .CATShape, .cgr ✔ ❌
CATIA V6 最高 V5-6 2019 .3dxml ✔ ❌
COLLADA 全部 .dae ✔ ❌
Creo Pro/Engineer 19.0，最高Creo 10.0 .asm, .neu, .prt, .xas, .xpr ✔ ❌
GL Transmission Format 版本 2.0 .gltf, .glb ✔ ❌
I-deas 最高 13.x (NX5) 和NX I-deas 6 .mf1, .arc, .unv, .pkg ✔ ❌
IFC2x 2 到 4 .ifc, .iczip ✔ ❌
IGES 5.1 到 5.3 .igs, .iges ✔ ❌
Igrip/Quest/VNC 全部 .pdb ✔ ✔
JT 高达10.6 .jt ✔

✔
Parasolid 高达 v35.1 .x_b, .x_t, .xmt, .xmt_txt ✔ ❌
PRC 全部 .prc ✔

✔
Revit 2015 - 2023 .rvt ✔ ❌
Robface 全部 .rf ✔ ❌
Rhino 4 到 7 .3dm ✔ ❌
Solid Edge V19到20 和 ST 到 ST10, 2023 .asm, .par, .pwd, .psm ✔ ❌
SolidWorks

97直到2023

 .sldasm, .sldprt ✔ ❌
STEP 最高 AP 203 E1/E2, AP 214 和 AP 242 .stp, .step ✔ ✔
Stereo Lithography（ASCII 和 Binary） 全部 .stl ✔ ✔
U3D ECMA-363第一、第二和第三版 .u3d ✔ ✔
Unigraphics （Siemens PLM software NX） v11 至 v18、NX 至 NX12、NX1847 至 NX2212 .u3d ✔

✔
VDA-FS 1.0 和 2.0 .vda ✔ ❌
VRML 1.0 和 2.0 .wrl, .vrml ✔ ✔
Wavefront 全部 .obj ✔ ✔

注意:

  • 导出到JT不包含纹理或折线。
  • 导出到OBJ则包含纹理。
  • 导出到VRML不包含物料。
  • 导出至STEP，使用AP 242 edition 3，导出细化数据。它不导出数学数据。注意，将所导出的STEP文件导入其它CAD系统时，您可能会遇到一些问题。例如，有些CAD系统如Solid Edge会尝试使用数学数据导入STEP文件。有些CAD系统不支持或部分支撑AP 242。
  • 当导出到DWG 2013时，会根据组件名称或对象是否具有LayerName属性，为每个对象分配一个图层。根据几何体材质的颜色（扩散向量或RGB颜色）为几何体指定颜色。如果几何体具有空材质或黑色材质，则不为其指定任何颜色，因此其颜色由其图层定义。生成的格式是DWG，因此任何DWG读取器（CAD软件）都应该能够访问这些图层并为其指定颜色。例如，这些图层在Autodesk DWG TrueView中可见。导入DWG时，没有颜色的几何体会被指定为黑色材质，因为（0,0,0）的RGB值等于黑色。为了避免这些问题，请将组件的Material属性设置为null以外的值，例如orange。

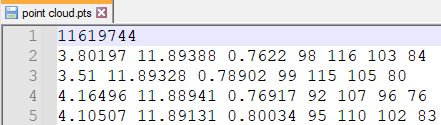

  • 点云文件中点的位置假定以米为单位（除非点云文件的第一行包含点的总数）；然后，这些位置假定以毫米为单位。
