3D轨迹/线条的可视化

注意： 本主题仅适用于以下 Robotics OLP 产品：

• Visual Components Premium OLP
• Visual Components Professional OLP
• Visual Components Robotics OLP

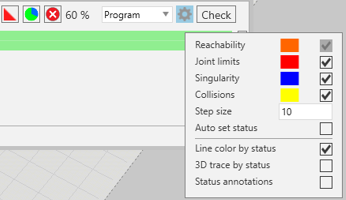

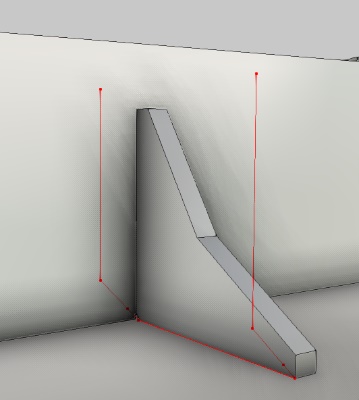

根据状态显示线条颜色：如果选择此选项，焊接线将根据焊接状态显示为红色或绿色（通过-绿色；未通过-红色）。点击“更新状态”选项以查看效果。

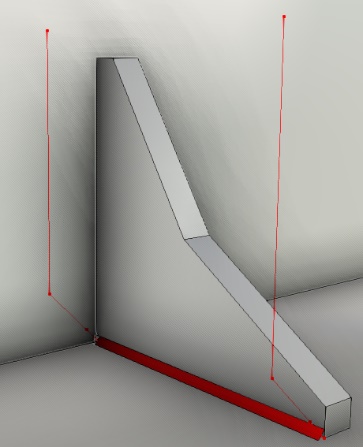

根据状态显示3D轨迹：如果选择此选项，焊接路径将根据焊接状态显示为红色或绿色（通过-绿色；未通过-红色）。点击“绘制3D轨迹”选项以查看效果。

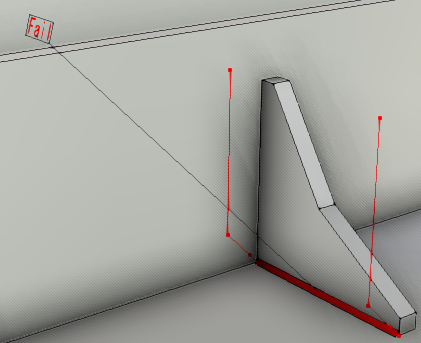

状态注释：如果选择此选项，焊缝顶部就会显示“通过”或“未通过”的注释。

点击“绘制3D轨迹”选项以查看效果。

手动设置状态：

可以手动设置状态。

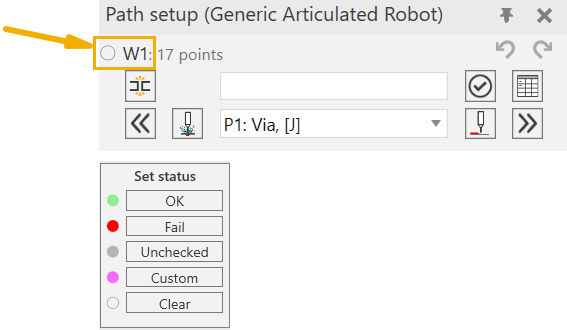

在“路径设置”选项卡中，点击“焊接”名称旁边的图标。

此时会显示状态列表

点击任何一个选项都会在程序编辑器中设置该状态。

• OK：将状态设置为“OK”
• 未通过：将状态设置为“未通过”
• 未选中：将状态设置为“未选中”
• 自定义：将状态设置为“自定义”，会忽略路径检查工具的原始状态，并始终将焊接状态更新为自定义状态。
• 清除：清除焊接路径的状态。
