Unterstützte CAD-Dateien
Eine unterstützte CAD-Datei ist ein Dateiformat, das in Visual Components Premium 4.9.
| Name | Version | Erweiterung | Import | Export |
| 3D Manufacturing Format |
1.2.3 |
.3mf | ✔ | ✔ |
| 3D Studio | Alle | .3ds | ✔ | ✔ |
| ACIS | Bis 2023 | .sat, .sab | ✔ | ❌ |
| ASCII Point Cloud file | Alle | .xyz, .pts, .xyzrgb | ✔ | ❌ |
| Autodesk FBX | FBX ASCII: 7100 bis 7500. Binär: Alle. | .fbx | ✔ | ✔ |
| Autodesk Inventor | Bis 2024 | .ipt, .iam | ✔ | ❌ |
| Autodesk Naviswork | Version 2012 bis 2024 | *.nwd | ✔ | ❌ |
| Autodesk RealDWG | AutoCAD 2000-2019 | .dwg, .dxf | ✔ | ✔ |
| Binary point cloud file | Alle | .bxyz | ✔ | ❌ |
| CATIA V4 | Bis 4.2.5 | .session, .dlv, .exp | ✔ | ❌ |
| CATIA V5 | Bis V5_6R2023 | .CATDrawing, .CATPart, .CATProduct, .CATShape, .cgr | ✔ | ❌ |
| CATIA V6 | Bis V5-6 2019 | .3dxml | ✔ | ❌ |
| COLLADA | Alle | .dae | ✔ | ❌ |
| Creo | Pro/Engineer 19.0 Bis Creo 10.0 | .asm, .neu, .prt, .xas, .xpr | ✔ | ❌ |
| GL Transmission Format | Version 2.0 | .gltf, .glb | ✔ | ❌ |
| I-deas | Bis 13.x (NX5) und NX I-deas 6 | .mf1, .arc, .unv, .pkg | ✔ | ❌ |
| IFC2x | 2 bis 4 | .ifc, .iczip | ✔ | ❌ |
| IGES | 5.1 bis 5.3 | .igs, .iges | ✔ | ❌ |
| Igrip/Quest/VNC | Alle | .pdb | ✔ | ✔ |
| JT | Bis 10.9 | .jt | ✔ | ✔ |
| Parasolid | Bis v36.1 | .x_b, .x_t, .xmt, .xmt_txt | ✔ | ❌ |
| PRC | Alle | .prc | ✔ | ✔ |
| Revit | 2015 bis 2024 | .rvt | ✔ | ❌ |
| Robface | Alle | .rf | ✔ | ❌ |
| Rhino | 4 bis 8 | .3dm | ✔ | ❌ |
| Solid Edge | 1 bis 20, ST1 bis ST10, 2019 bis 2024 | .asm, .par, .pwd, .psm | ✔ | ❌ |
| SolidWorks | 97 bis 2024 | .sldasm, .sldprt | ✔ | ❌ |
| STEP | Bis AP 203 E1/E2, AP 214 und AP 242 | .stp, .step | ✔ | ✔ |
| Stereo Lithography (ASCII und binär) | Alle | .stl | ✔ | ✔ |
| U3D | ECMA-363 1., 2. und 3. Edition | .u3d | ✔ |
✔ |
| Unigraphics (Siemens PLM Software NX) | UG11 bis UG18, UG NX, NX5 bis NX12, und NX1847 bis NX2312 | .u3d | ✔ | ✔ |
| VDA-FS | 1.0 und 2.0 | .vda | ✔ | ❌ |
| VRML | 1.0 und 2.0 | .wrl, .vrml | ✔ | ✔ |
| Wavefront | Alle | .obj | ✔ | ✔ |
Hinweise:
- Der Export nach JT beinhaltet weder Texturen noch Polylinien.
- Der Export nach OBJ beinhaltet Texturen.
- Der Export nach VRML beinhaltet keine Materialien.
- Der Export ins STEP-Format verwendet AP 242 Edition 3 und exportiert tessellierte Daten. Es werden keine mathematischen Daten exportiert. Beachten Sie, dass Sie einige Probleme dabei haben könnten, eine exportierte STEP-Datei in andere CAD-Systeme zu importieren. Zum Beispiel versuchen einige CAD-Systeme wie Solid Edge, STEP-Dateien über mathematische Daten zu importieren. Weiterhin unterstützen einige CAD-Syteme AP 242 nur teilweise oder überhaupt nicht.
- Beim Export nach DWG 2013 wird jedem Objekt, basierend auf dem Komponentennamen oder evtl. vorhandener LayerName-Eigenschaft des Objekts, ein Layer zugewiesen. Basierend auf der Farbe ihres Materials, wird der Geometrie eine Farbe – ein Diffusionsvektor oder eine RGB-Farbe – zugewiesen. Bei Null- oder Schwarzmaterial wird keine Farbe zugewiesen und die Farbe von ihrem Layer bestimmt. Das resultierende Format ist DWG, so dass jeder DWG-Leser (CAD-Software) auf diese Layer zugreifen und ihnen Farbe zuweisen kann. Diese Layer sind z. B. in Autodesk DWG TrueView sichtbar. Beim Importieren einer DWG wird einer Geometrie ohne Farbe schwarzes Material zugewiesen, da RGB-Werte von (0,0,0) gleich Schwarz sind. Um diese Probleme zu vermeiden, setzen Sie die Materialeigenschaft einer Komponente auf eine andere Farbe als Null, z. B. Orange.

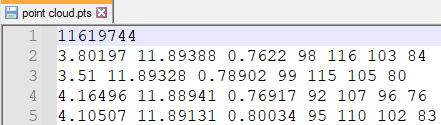

- Die Einheit der Positionen der Punkte in einer Punktwolkendatei wird in Metern gelesen, es sei denn, die erste Zeile der Punktwolkendatei enthält die Gesamtzahl der Punkte; dann werden Millimeter verwendet.
